Entenda Tudo Sobre o Sistema PIG
Nos processos industriais, a eficiência e a minimização de desperdícios são fundamentais para a sustentabilidade e a lucratividade.
Uma das tecnologias mais eficazes para atingir esses objetivos é o Sistema PIG (Pipeline Inspection Gauge), capaz de recuperar produtos residuais de tubulações ao final do processo.
Neste blog, exploraremos o que é o Sistema PIG, suas aplicações, benefícios e características técnicas, destacando como a PROINOX pode ajudar sua empresa a implementar essa solução.
O que é o Sistema PIG?
O Sistema PIG, é uma tecnologia utilizada para recuperar produtos remanescentes em tubulação, garantindo que quase todo o produto retido possa ser reaproveitado ao final de um processo produtivo.
Originalmente desenvolvido para a limpeza de dutos de petróleo, o PIG evoluiu para ser uma solução avançada e automatizada, amplamente utilizada em diversos setores industriais.
No processamento de alimentos, bebidas, produtos farmacêuticos, cosméticos ou químicos, o Sistema PIG PROINOX desempenha um papel crucial e eficiente na recuperação de produtos.
Como Funciona o Sistema PIG?

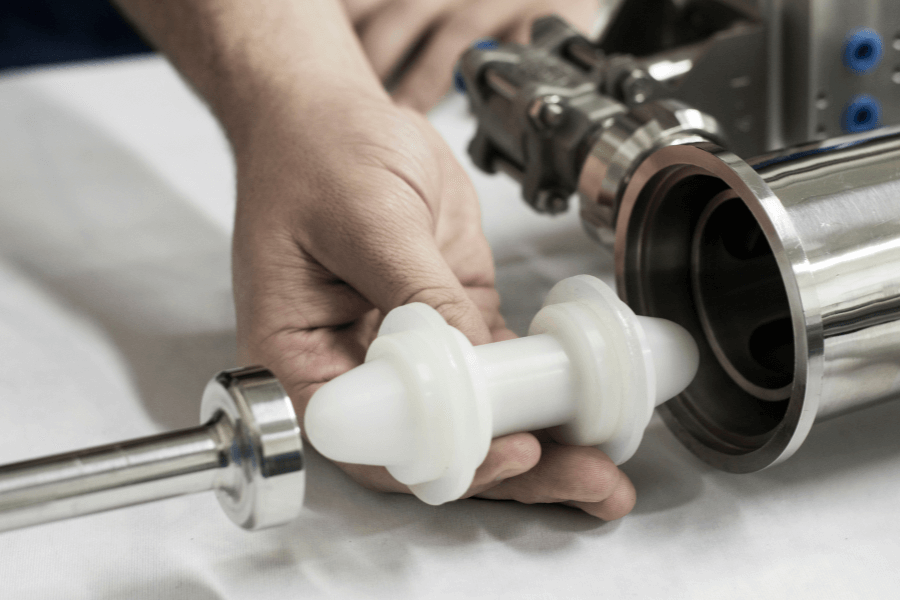

Consiste em um projétil conhecido como “PIG” ou Bala, com um diâmetro ligeiramente maior do que a tubulação que transporta o líquido a ser recuperado.
O PIG, inserido na tubulação através da Base Lançadora, é empurrado até a Base Receptora por meio de ar comprimido, água ou nitrogênio.
Durante o seu percurso, o PIG recupera o produto residual à sua frente, removendo também os resíduos das paredes internas da tubulação e colaborando na posterior limpeza da tubulação.
Após a recuperação de produtos, o PIG é retirado da tubulação através da Base Receptora (Sistema Manual) ou retorna para a Base Lançadora, onde não é retirado do Sistema, exceto para manutenção (Sistema Automático).
A PROINOX pode oferecer Sistemas PIG Manuais ou Automáticos.
Passo a Passo do Processo – Sistema PIG Manual:
- Inserção do PIG: O elemento PIG é inserido na Base Lançadora;
- Propulsão: Após o término do processo de transferência de produto, o PIG é lançado com ar comprimido, nitrogênio ou água;
- Recuperação: O PIG se desloca pela tubulação, recuperando o produto que é descarregado no fim da linha e chega até a Base Receptora, de onde é retirado (Sistema Manual) ou retorna à Base Receptora (Sistema Automático);
- Versatilidade: O PIG atravessa tubulações retas, curvas de 90 ou 45 graus, tês, válvulas de passagem plena e mangueiras.
Assista o vídeo e entenda mais sobre o funcionamento do Sistema PIG Automático da PROINOX:
Benefícios do Sistema PIG
O uso do Sistema PIG traz diversos benefícios para as indústrias de processos, incluindo:
- Minimização de Desperdícios: Recupera produtos viscosos ou não na linha após o fim da operação;
- Redução de Custos: Diminui custos com produtos de limpeza e tratamento de efluentes;
- Retorno Rápido do Investimento: A economia gerada pelo Sistema PIG PROINOX proporciona um rápido “pay back”;
- Higiene e Segurança: Melhora os padrões de higiene nas indústrias alimentícias, farmacêuticas e cosméticas.
Aplicações do Sistema PIG
O Sistema PIG PROINOX pode ser utilizado em várias indústrias para diferentes aplicações:
- Indústrias Alimentícias e de Bebidas: Recuperação de líquidos como vinho, cerveja, sucos e molhos
; - Indústria Farmacêutica: Recuperação de líquidos e semissólidos em tubulações que transportam pomadas, cremes, xaropes e outros produtos
- Indústria Cosmética: Recuperação de produtos como xampus, géis de barbear, pastas de dente e outros produtos de higiene pessoal.
Características Técnicas do Sistema PIG
- Materiais Bases: Partes em contato com o produto em aço inoxidável AISI 304 ou 316L e vedações em EPDM, silicone ou viton®;

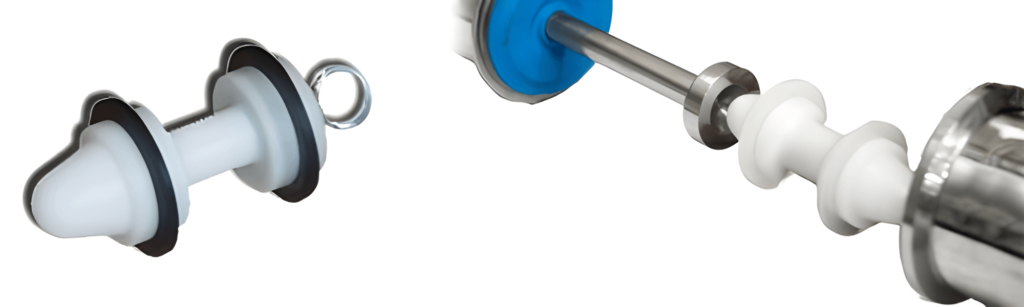

- PIG: Corpo em PEAD conforme FDA e anéis raspadores em silicone
; - Acabamento Superficial: Superfícies lisas, com polimento mecânico Ra<= 0,50 µm
SF1; - Conexões: Tri Clamp (TC) ou Machos SMS, RJT ou DIN;
Disponível em vários diâmetros conforme tabela abaixo:
| Modelo | Diâmetro |
| PF-100 | 1″ |
| PF-150 | 1.1/2″ |
| PF-200 | 2″ |
| PF-250 | 2.1/2″ |
| PF-300 | 3″ |
| PF-400 | 4″ |
Saiba mais sobre p Sistema PIG com a PROINOX
O Sistema PIG PROINOX é uma tecnologia primordial para indústrias que buscam maximizar a eficiência e reduzir desperdícios em seus processos.
Conte com a Proinox Sistemas Sanitários, que com mais de 30 anos de experiência, já implantou dezenas de Sistemas PIG em diversas plantas industriais.
A equipe de engenheiros da PROINOX pode oferecer as melhores soluções em Sistemas PIG.
Entre em contato conosco para descobrir como podemos ajudar a melhorar seus processos industriais.Parte inferior do formulário
